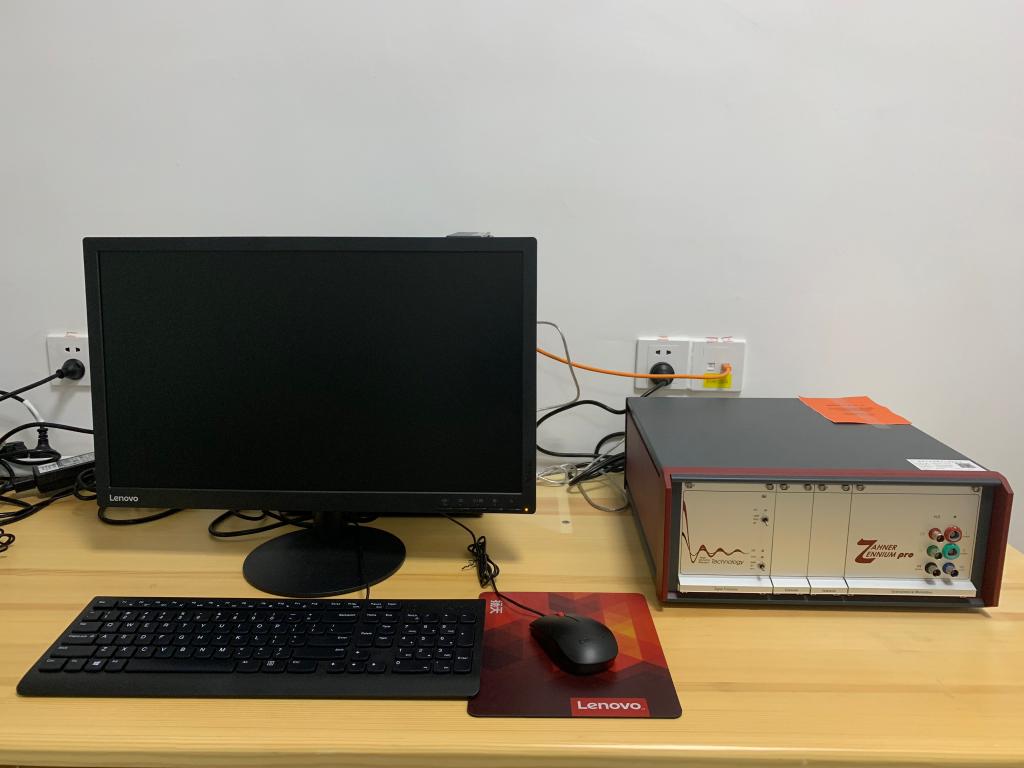

    多功能电化学工作站(含旋转圆盘圆环电极装置)

    仪器编号:LHA18080001

    联系方式:18680367989

    放置地点:西湖大学(云栖校区)4号楼222室

    开放范围:自主测试:校内 送样测试:校外

    自主操作 送样检测

    实验室:

    职位:

    邮箱:

    仪器编号 LHA18080001 联系方式 18680367989
    放置地点 西湖大学(云栖校区)4号楼222室 开放范围 自主测试:校内 送样测试:校外
    自主操作 https://share.westlake.edu.cn/lims/!equipments/equipment/index.383.reserv 送样检测 https://share.westlake.edu.cn/lims/!equipments/equipment/index.383.records
    实验室 职位
    邮箱
    • 仪器详细信息
    • 技术资料
    • 收费标准
    • 样品要求及预约说明
    仪器编号 LHA18080001/LHA18110003 规格
    生产厂家 Zahner/Gamry 型号 Zennium pro/Reference 600+&Spectro-115U
    制造国家 德国 分类号
    放置地点 云谷校区学术环 E10-138 出厂日期 2018/07/30
    购置日期 2018/06/29 入网时间 2019/04/19
    主要规格及技术指标 Zahner:
    EIS频率范围:10 µHz ~ 8 MHz
    频率精度及频率分辨率:<0.0025%
    测试阻抗精度:100mΩ ~10 MΩ / 0.2%;
    1 mΩ~10 GΩ / 2%;
    1 mΩ~10 MΩ / 0.2%;
    10 µΩ ~1 GΩ / 2%
    最大电流:±3 A
    应用电压:±15V
    ADC模数分辨率:32 bit
    浮地/接地模式可自由切换
    专业全面的THALES XT软件包

    Gamry:
    1.主机带宽:>15MHZ
    2.电流量程:60pA~ 600mA
    3.最小电流分辨率:20aA
    4.最小电压分辨率:1µV
    5.槽压:22V
    6.最大施加电位:11V
    7.小信号上升时间:< 250 ns
    8.本体噪声:< 2 µVrms
    9.最大采样速率:300K/s
    10.最小时间基数:3.333µs
    11.最小电位幅度:12.5µV
    12.阻抗频率范围:10µHZ ~ 5MHZ
    13.整体阻抗精度:< 1%
    14.交流振幅:2.75µV ~ 3 V
    15.输入阻抗:>1014Ω
    16.测量阻抗:100µΩ~ 100TΩ
    17.施加电压精度:±1mV ± 0.2%读数
    18.测量电压精度:±1mV ± 0.3%读数
    19.输入偏置电流:<10 pA
    20.测量电流精度:±10pA ± 0.3%读数
    21.检测光谱范围:200nm ~ 850nm

    美国PINE/AFMSRCE旋转圆盘圆环电极装置:
    盘电极:外螺纹设计,接触更好,信号传输稳定。盘材质:玻碳,外层材质:特氟龙,盘电极直径:5.0mm,电极外径:15mm 温度室温;
    盘环电极:外螺纹设计,接触更好,信号传输稳定。盘材质:玻碳,环材质:铂,外层材质:特氟龙。盘环间隙<=320μm。盘环尺寸精度:0.01mm。盘直径:5.61mm,环内径:6.25mm,环外径:7.92mm,电极头收集效率37%。
    主要功能及特色 Zahner电化学工作站是一款集恒电位仪、恒电流仪、频响分析仪为一体模块化设计的高规格电化学工作站。具有以下技术特点:超高精度和准确度的恒电位仪,10µHz-8MHz交流阻抗(EIS)频率范围,先进的32bit高动态模拟/数字信号转换技术(HDP),±3A最大电流,±15V的应用电压,超过10 TΩ输入阻抗以及可切换的接地和浮地技术,还可进行线性电位扫描、线性电流扫描等测量。

    Gamry电化学工作站包括所有电化学测试功能的软件包:物理电化学软件包、脉冲伏安软件包、直流腐蚀软件包、电化学噪声分析软件包、模拟塔费尔常数和腐蚀速率软件包、电化学能源软件包、可视前面板基础电化学控制软件包等。紫外-可见光谱电化学测试附件包含石英光谱电化学池套件,ITO电极光谱电化学池套件,氯化银参比电极、铂网工作电极、铂丝对电极等。

    旋转圆盘圆环电极装置:配合电化学工作站可进行氢燃料电池催化剂研究及评价;锂空气电池研究;电化学动力学研究;氧还原反应(ORR)、氧析出反应(OER) 研究;缓蚀剂评价及研究;金属材料腐蚀电位研究等。
    主要附件及配置 方法模块包括:EIS potentiostatic、EIS galvanostatic、EIS pseudo-galvanostatic、EIS potentiostatic at (drifting) OCP、Current Voltage Curves(Steady State)、Current Voltage Curves(Fixed Sampling)、Current Voltage Curves(Dynamic Scan)、CV - Cyclic Voltammetry、Open Circuit Potential、General Polarization、Chrono Amperometry、Chrono Potentiometry、Chrono Coulometry、Linear Sweep Voltammetry、Polarization + OCV、Universal Current/Voltage/Time、Capacity vs. Voltage、EIS vs. Parameter、Battery Cycling、Capcycling等。


    技术资料请参照:https://iscps.westlake.edu.cn/technique/SOP-Zahner-Zennium-pro.pdf




    类型

    项目

    细则

    校内

    校外

    说明

    自主上机

    自主操作

    需预约并经过培训和考核;吸收光谱测试范围:200nm~850nm;交流阻抗、线性电位扫描、线性电流扫描、恒电位仪等。

    100/时;

    /

    请自备参比电极,样品池及溶液等

    辅助测试

    电化学测试

    吸收光谱测试范围:200nm~850nm;交流阻抗、线性电位扫描、线性电流扫描、恒电位仪等。

    150/

    300/

    请自备参比电极,样品池及溶液等

    培训

    仪器培训

    一对一/一对二培训;同等内容的第二次培训,收费为1.5

    300//

    /

    /

    广泛应用于物理电化学、燃料电池、锂电池、太阳能电池、隔膜、超级电容器、传感器、涂层、缓蚀剂等领域。


    可接受固体、液体等样品。
