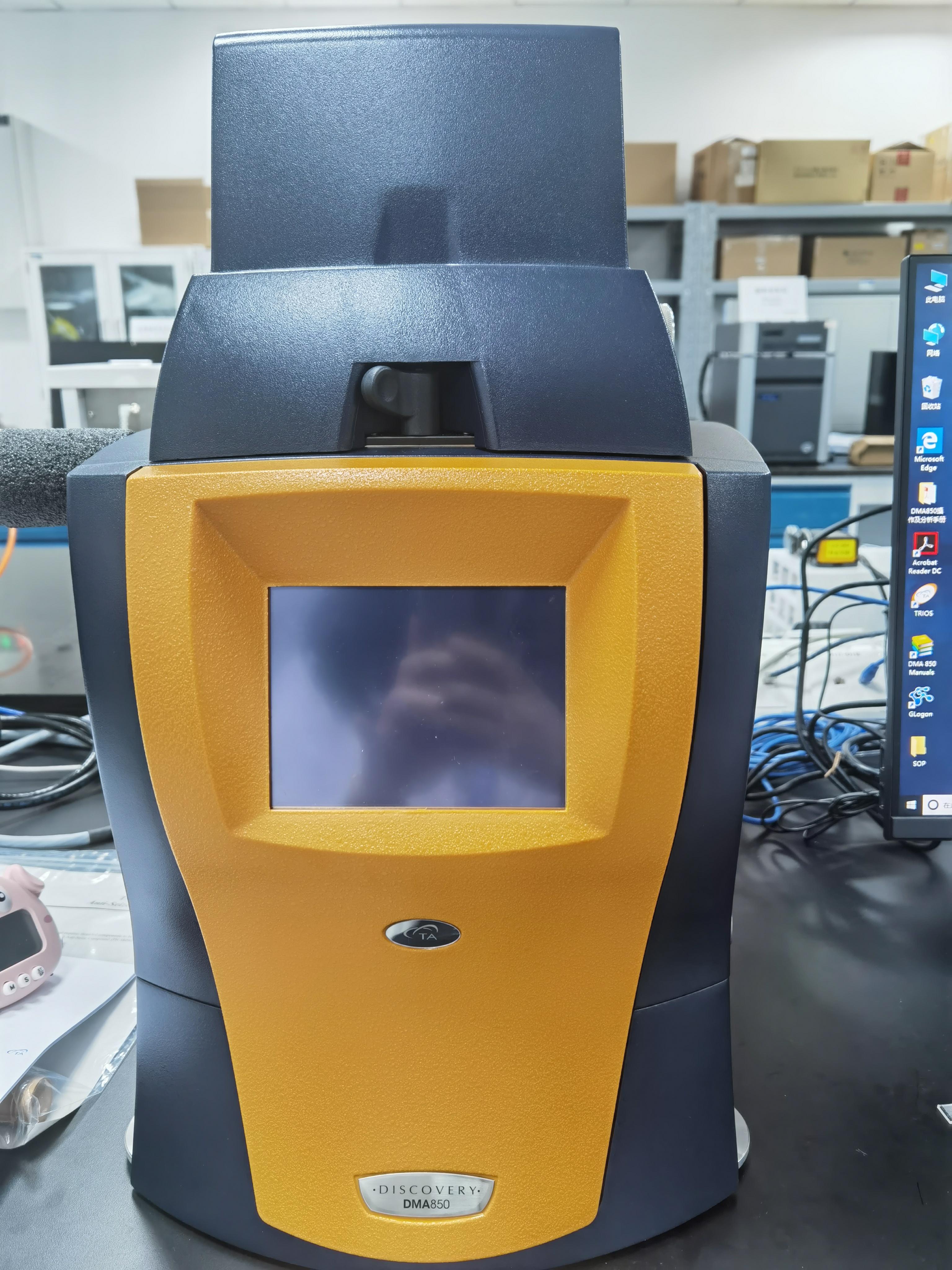

    热机械动态分析仪(DMA)

    仪器编号:LHB21051806

    联系方式:18680367989

    放置地点:云谷校区E10-129

    开放范围:校内/校外

    自主操作 送样检测

    实验室:综合物性实验室

    职位:无

    邮箱:yangzhen@westlake.edu.cn

    仪器编号 LHB21051806 联系方式 18680367989
    放置地点 云谷校区E10-129 开放范围 校内/校外
    自主操作 https://share.westlake.edu.cn/lims/!equipments/equipment/index.700.reserv 送样检测 https://share.westlake.edu.cn/lims/!equipments/equipment/index.700.sample
    实验室 综合物性实验室 职位
    邮箱 yangzhen@westlake.edu.cn
    • 仪器基本参数
    • 样品要求
    • 收费标准


    仪器编号 LHB21051806 规格
    生产厂家 TA-Waters 型号 Discovery DMA 850
    制造国家 美国 分类号 010999
    放置地点 西湖大学(云谷校区)E10-129实验室 出厂日期 2020/09/30
    购置日期 2021/04/28 入网时间 2021/06/01
    主要规格及技术指标 "1. 温度范围:-150~600℃(-150~室温,大量消耗液氮;室温~400℃,压缩空气;室温~600℃,高纯氩气)
    2. 恒温稳定性:±0.1℃
    3. 升温速率:0.1~20℃/min
    4. 降温速率:0.1~10℃/min
    5. 动态力范围:0.001N~18N
    6. 静态力范围:0.001N~18N
    7. 力值分辨率:0.00001N
    8. 最大动态形变:±10 mm
    9. 应变振幅(静态应变):25 mm
    10. 应变解析度:1 nm
    11. 模量范围:10^3-10^12Pa
    12. 模量精度:±1%
    13. 阻尼范围(tan δ):0.00005~200
    14. Tan δ灵敏度(Sensitivity):0.0001
    15. Tan δ分辨率(Resolution):0.00001
    16. 频率范围:0.01~200Hz (连续),适用于各种激励模式
    17. 频率分辨率:0.00001Hz
    18. 操作模式:振荡(共9种模式);应变控制(3种模式);应力控制(4种模式);速率控制(2种模式)
    19. 输出值包括:储能模量、损耗模量、储能/损耗柔量、Tan Delta (δ)、复合模量、复合/动态粘度、蠕变柔量、松弛模量、静态/动态力、温度、时间、应力/应变、频率、样品刚度、位移
    夹具配置:
    1.单双悬臂梁:8mm、20mm、35mm(带粉末夹具)
    2.三点弯曲夹具长度范围分别为:5mm,10mm,15mm,20mm,50mm
    3.压缩夹具组件:包含两种直径平板:≥15mm和≥40mm
    4.薄膜拉伸夹具:适用于薄膜、薄片、纤维样品
    5.剪切夹具"
    主要功能及特色 动态热机械分析仪是在程序温度控制下测量样品在承受动态负荷时模量和力学阻尼随温度和频率变化的仪器。在一定条件下,测量材料温度、频率、应力与应变之间的关系,获得材料结构与分子运动的信息。不仅可得到储能模量、损耗模量、损耗因子、应力、应变等参数,还可研究材料的应力松弛、蠕变、次级松弛等。








    1. 样品形状可以为薄膜、纤维、圆柱体、立方体、圆饼、方块和粉体。

    2. 请根据自己样品的性质及测试需求,提供详细的测试条件(模式、力、振幅、频率、温度范围、升温速率等)。

    3. 明确标注样品成分。在测试温度范围内,样品不能熔融、分解。 对其它可能危害仪器的样品必须事先注明,并告知相关防护措施。
    ① 单悬梁:常规夹具长30~40mm,宽3~8 mm,厚1~3 mm;长厚比尽可能> 10;小尺寸夹具长15~25mm,宽3~8 mm,厚1~2 mm;长厚比尽可能> 10。
    ② 双悬梁:常规夹具长40~50mm,宽3~8 mm,厚1~3 mm;长厚比尽可能> 20;小尺寸夹具长25~30mm,宽3~8 mm,厚1~2 mm;长厚比尽可能> 20。
    ③ 三点弯曲模式:长25~40 mm,宽3~10mm,厚1~3 mm;长厚比尽可能> 10;或者长45~60mm,宽3~10mm,厚1~5 mm;长厚比尽可能> 10。
    ④ 拉伸模式:长15~25 mm,宽3~8 mm,厚0.1~2 mm。
    ⑤ 压缩模式:样品表面平整;厚度不超过1.5 cm;形状为规则正方形或者圆形,小尺寸样品直径/边长不能大于10 mm,常规样品直径/边长不能大于40 mm。
    ⑥剪切模式:两块相同的方形样品,边长10mm,厚度每块最大4mm。

    类型

    项目

    细则

    校内

    校外

    说明

    自主上机

    自主操作

    -150-600

    120/

    /

    低温实验使用液氮至少预约6h,否则加收250//罐液氮费


    委托测试


    常规测试

    -150-600

    200/

    300/

    送样测试时用户需提供测试条件,实验参数摸索或特殊实验条件准备计入测试时间内。低温测试液氮费用另计250//

    培训

    基础/高阶培训

    一对一/一对二培训;同等内容的第二次培训,收费1.5

    400//

    /

    需熟练掌握基础测试培训后开放高阶培训


    (1)如样品污染夹具,导致夹具无法为其他用户使用,该用户将回购此夹具;

    (2)测试时间从室温下装样开始计时,至样品温度回到室温为止;

    (3)目前仪器采用高纯氮气供气,以上为使用高纯氮气供气收费,变温实验液氮费用另计。
